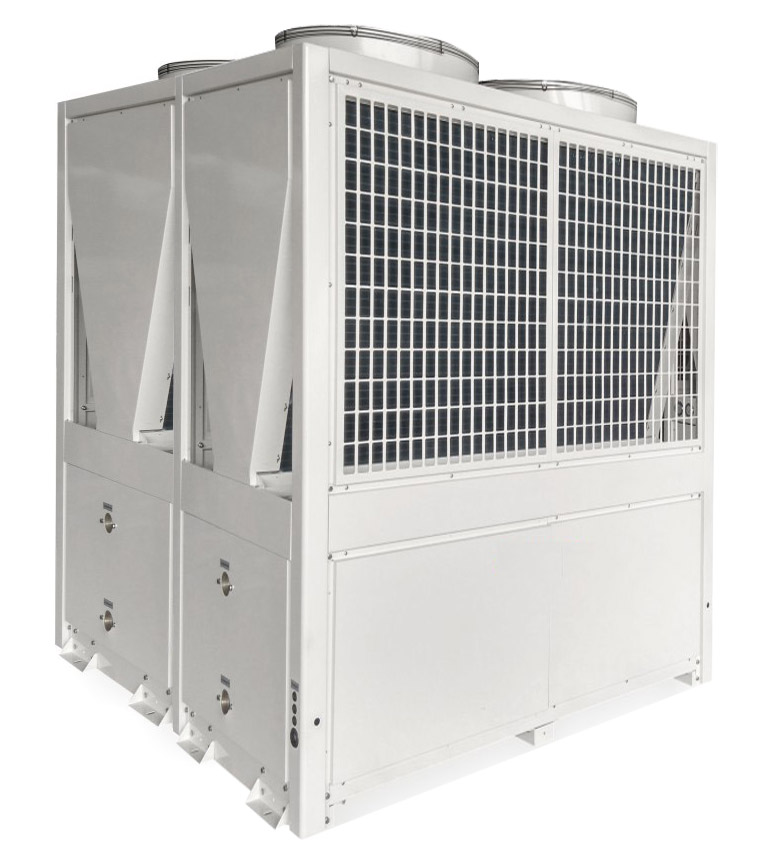

DSPT-1400HCA/3
DSPT-1400HCA/3
该系列应用了钛合金热交换器和热泵技术,可以将热量从周围转移到池水中。它特别适用于商业游泳池。
产品特点 技术参数 工作原理


产品应用:

  • 大型商用泳池,冬季制热,夏季制冷

产品特点:

 高效节能

选用日本松下旋转式压缩机和美国谷轮涡旋式压缩机,将热能从低温热源运送至高温热能,耗电量少,COP高达5.0.

 全天候享用
四季不受天气变化影响,晴天、阴天、雨天、夜晚都能源源不断地供应热水。


 安全环
热能来源于空气,无任何废水、废气、废渣排放,绝对环保。

国际品质,长久耐用:

谷轮专用热泵压缩机
谷轮公司拥有独家专利的高效、柔性涡旋式压缩机具有耐磨损、寿命长、过流保护、缺相保护、过温保护、抗液击能力强、高度压保护等功能特点。工作效率高,比普通压缩机能效提高30%以上。
欧姆龙中间继电器
使用简单,性能卓越;
灵敏度高,耐环境性能好。
三花牌四通换向阀
运行高效灵敏,除霜迅速。
翅片式蒸发器,高效节能
亲水膜铝箔波纹翅片与内螺纹高效铜管强强联合,换热面积大,亲水性高,并具有超强的防污、脱脂、自清洁能力,有效延长使用寿命。
电子膨胀阀,精准节流
采用先进的电子膨胀阀流量调节技术,精准控制冷媒流量,自动根据环境,负载和温度区间的变化调节膨胀阀开度,确保系统稳定性,有效减少压塑机的能耗,延长机组的寿命。
美观耐用外壳
外壳采用耐腐蚀,超厚度的镀锌钢板或不锈钢,从而保证整机品质,使用寿命长达十年以上。
型号 单位 DSPT-140HCA/3 DSPT-210HCA/3 DSPT-350HCA/3 DSPT-450HCA/3 DSPT-530HCA/3 DSPT-660HCA/3 DSPT-870HCA/3 DSPT-1100HCA/3 DSPT-1400HCA/3
HP / 3 5 8 10 12 15 20 25 30
制热量 kW 13.5 21.3 35.5 45.5 52.8 66 87.4 110 140
COP / 4.33 4.95 4.86 4.84 4.74 4.46 4.65 4.72 4.86
制冷 kW 8.8 14.7 25.5 30.5 35.8 44.9 59.5 75 95.2
EER / 2.67 2.67 3 2.77 2.86 2.77 2.71 2.8 2.83
最大出水温度 45
泳池面积 m3 45 70 118 152 176 220 290 366 466
额定输入功率
(制热/制冷)
kW 3.12/3.30 4.3/5.5 7.3/8.5 9.4/11.0 11.15/12.5 14.8/16.2 18.8/22.0 23.3/26.8 28.8/33.6
额定电流
(制热/制冷)
A 14.9/15.8 8.2/10.4 13.9/16.1 17.9/20.9 21.2/23.7 28.1/30.8 35.7/41.8 44.3/50.9 54.7/63.8
最大输入功率 kW 3.4 6.1 10 13.5 15.1 18.9 25.4 31.5 38.8
最大电流 A 16.3 11.6 19 25.6 28.7 35.9 48.2 59.8 73.7
电源 V/Hz/Ph 220-240V/50Hz/1Ph 380-415V/50Hz/3Ph
压缩机 / 涡旋式
压缩机数量 / 1 1 2 2 2 2 2 2 2
换热器类型 / 套管换热器、板式换热器
出风机方式 / 顶出风
风机数量 / 1 1 2 2 2 2 2 2 2
风量 m³/h 3900 6500 13000 13000 13000 19500 28000 28000 38000
风机输入功率 W 90 250 250*2 250*2 250*2 550*2 750*2 750*2 1100*2
风机转速 RPM 750 850 850 850 850 910 940 940 920
环境温度 -7℃~43℃
冷媒 / R407C
噪音 dB(A) ≤54 ≤56 ≤61 ≤61 ≤66 ≤66 ≤66 ≤68 ≤70
管径 mm Rc1-1/2'' Rc1-1/2'' Rc2'' Rc2'' Rc2'' Rc2'' Rc2-1/2'' Rc3'' Rc3''
排气压力 Mpa 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5
吸气压力 Mpa 0.3-0.8 0.3-0.8 0.3-0.8 0.3-0.8 0.3-0.8 0.3-0.8 0.3-0.8 0.3-0.8 0.3-0.8
额定水压 Mpa 0.2-0.6 0.2-0.6 0.2-0.6 0.2-0.6 0.2-0.6 0.2-0.6 0.2-0.6 0.2-0.6 0.2-0.6
水流量 m³/h 4 6 10 13 15 19 25 31 40
产品尺寸 mm 695*655*740 703*687*930 1450*705*1065 1450*705*1065 1450*705*1375 1445*850*1850 1990*980*2045 1990*980*2045 1900*1020*2045
净重 kg 90 114 214 244 276 450 472 680 720
工况 制热: 室外温度(干球/湿球)=24℃/19℃, 62.5%RH, 进水温度:26℃.
制冷: 室外温度(干球/湿球= 43℃/37℃, 68%RH, 进水温度:32℃.

什么是热泵?

  大家都知道:水不可能自发地从低位流向高位,要将低位的水输送到高处去,必须用一台水泵(消耗电能),才能将低位的水送到高处。同样,热量不可能自发地从低温环境传送到高温环境中去,如果要实现热能从低温环境向高温环境的转移,必须通过一台设备,并消耗一部分机械功(例如电能)作为补偿,这种设备就称为“热泵”。因此,热泵机组的工作原理是通过小部分电力,驱动压缩机运行,使整个热泵系统投入运作,蒸发器不断从低温环境中吸收热量,通过冷凝器将系统吸收的热量和消耗的电能传递到高温环境中。
  热泵应用逆卡诺循环原理,消耗极少的电能,驱动工质不断吸收空气中的低品位热能,经压缩后变为高温热能,在冷凝器中放热。具有高效、节能、环保、安全、气候适应性强等优点,是家庭、学校、宾馆、酒店、医院等需要使用热水或者采暖场所的最佳选择。
